Jumat, 08 April 2016

Perencanaan Tangga Darurat pada bangunan

1
Tangga darurat merupakan tangga pada bangunan yang baru akan digunakan pada saat-saat tertentu saja, utamanya ketika terjadi bencana di dalam bangunan, seperti kebakaran. Tangga darurat lebih mementingkan fungsi dari pada estetisnya. Umum- nya letak tangga darurat pada ruangan khusus dan tidak akan digunakan jika kondisi bangunan normal. Desain tangga darurat lebih difokuskan pada penem- patan yang paling mudah dijangkau serta terbebas dari api apabila terjadi bencana di dalam bangunan dan harus memiliki penghawaan yang maksimal. Pintu darurat dan tangga darurat harus ditempatkan sedemikian rupa sehingga mudah dicapai dan dapat mengeluarkan seluruh penghuni dalam waktu 2,5 menit. Pintu darurat harus mempunyai tanda atau sinyal penerangan yang bertuliskan KELUAR di atasnya dan menghadap ke koridor (Departemen Pekerjaan Umum, 1987: 11-14).
Menurut Badan Standardisasi Nasional (2000 : 33-34) ada beberapa persyaratan khusus untuk tangga luar yang harus dipenuhi, sebagai berikut:
  1. Akses, tangga luar harus diijinkan menuju ke atap dari bagian lain bangunan atau bangunan yang bersebelahan, apabila konstruksinya tahan api, disana ada sarana jalan keluar yang aman dan menerus dari atap, dan semua persyaratan yang wajar lainnya untuk keselamatan jiwa dijaga.
  2. Balkon yang menuju pintu jalan keluar harus mendekati permukaan lantai bangunan.
  3. Proteksi visual, tangga luar harus disusun untuk menghindari kesulitan penggunaan tangga oleh orang yang takut terhadap tempat tinggi.
  4. Pemisahan dan proteksi dari tangga luar, tangga luar harus dipisahkan dari bagian dalam bangunan oleh dinding dengan tingkat ketahanan api yangdipersyaratkan untuk ruang tangga tertutup dengan bukaan tetap atau dapat menutup sendiri dan terproteksi.
  5. Proteksi terhadap bukaan, semua bukaan dibawah tangga luar harus diproteksi dengan suatu rakitan yang mempunyai tingkat ketahanan api 45/45/45.
  6. Genangan air, tangga dan bordes luar harus dirancang untuk meminimalkan genangan airpada permukaannya.
  7. Keterbukaan, tangga luar harus sedikitnya 50% terbuka pada satu sisi dan harus disusun untuk membatasi mengumpulnya asap.
Tangga panjat penyelamat kebakaran hanya diijinkan apabila memiliki persyaratan, sebagai berikut:
  1. Akses menuju tempat di atap yang tidak dihuni
  2. Sebuah sarana jalan keluar kedua dari lift gudang seperti yang diijinkan untuk bangunan hunian gudang
  3. Sebuah sarana jalan keluar dari menara dan platform yang ditinggikan untuk perlengkapan
  4. mesin atau tempat yang serupa, untuk hunian tidak lebih dari tiga orang yang mampu meng- gunakan tangga panjat
  5. Sebuah sarana jalan keluar kedua dari ruangan ketel uap atau tempat yang serupa untuk hunian tidak lebih dari tiga orang yang mampu meng- gunakan tangga panjat
  6. Akses ke tanah dari balkon atau tangga terendah dari tangga penyelamatan kebakaran untuk bangunan yang kecil diijinkan (Badan Stan- dardisasi Nasional, 2000: 49-50).

Kamis, 07 April 2016

Jenis dan Macam-Macam AC Pada Bangunan

Penyejuk udara atau pengkondisi udara atau penyaman udara atau erkon atau AC (bahasa inggris) : air conditioner) adalah sistem atau mesin yang dirancang untuk menstabilkan suhu udara dan kelembaban suatu area (yang digunakan untuk pendinginan maupun pemanasan tergantung pada sifat udara pada waktu tertentu). Konsep pendingin udara diketahui telah diterapkan di Romawi Kuno dan Persia abad pertengahan. Pendingin modern muncul dari kemajuan dalam ilmu kimia selama abad 19, dan pendingin udara skala besar listrik pertama ditemukan dan digunakan pada tahun 1902 oleh Willis Haviland Carrier.
Kebutuhan AC saat ini memang harus untuk menunjang kinerja diperkantoran agar lebih nyaman. Diperumahan pun demikian, keberadaan AC sangat dibutuhkan yang ujung-ujungnya adalah demi kenyamanan.
Di pasaran, terdapat banyak jenis dan macam-macam AC, diantaranya adalah sebagai berikut :
1. AC Split Wall
clip_image002
AC Split Wall adalah jenis AC yang paling umum digunakan di rumah, kantor maupun instansi di Indonesia, ini disebabkan beberapa faktor mulai dari gampangnya perawatan dan support.
AC ini terbagi menjadi dua bagian yaitu Indoor dan Outdoor. Indoor adalah bagian yang mengeluarkan hawa dingin dan Outdoor adalah bagian tempat dimana mesin berada. Acapkali outdoor ditempatkan diluar ruangan karena mengeluarkan hawa yang panas dan kadangkala suaranya yang berisik.
Kelebihan AC Split Wall :
  • Bisa dipasang pada ruangan yang tidak berhubungan dengan udara luar, misalnya pada ruangan yang posisinya ditengah pada bangunan Ruko, karena condenser yang terpasang pada outdoor bisa ditempatkan ditempat yang berhubungan dengan udara luar jauh dari ruangan yang didinginkan.
  • Suara didalam ruangan tidak berisik.
Kekurangan AC Split Wall:
  • Pemasangan pertama maupun pembongkaran apabila akan dipindahkan membutuhkan tenaga yang terlatih.
  • Pemeliharaan/perawatan membutuhkan peralatan khusus dan tenaga yang terlatih.
  • Harganya lebih mahal.
2. AC Window
clip_image003
AC Window adalah AC yang berbentuk kotak dan dalam pengoperasiannya tidak menggunakan remote. Karena tombol kontrol sudah terintegrasi dengan AC ini. AC ini hanya terdiri dari satu bagian yaitu unit itu sendiri dan tidak ada istilah outdoor dan indoor AC.
AC ini sudah tidak diproduksi lagi karena dianggap sudah ketinggalan jaman dan karena tidak ada unit outdoor yang membuat AC ini tidak praktis. Kapasitas AC ini mulai dari 0.5 pk - 2.5 pk.
3. AC Sentral
clip_image004
Pada AC jenis ini, udara dari ruangan/bangunan didinginkan pada cooling plant diluar ruangan/bangunan tersebut kemudian udara yang telah dingin dialirkan kembali kedalam ruangan/bangunan tersebut. AC jenis ini biasanya dipergunakan di hotel atau mall.
4. AC Standing Floor
AC Standing Floor adalah AC yang unit Indoonya berdiri dan mudah dipindahkan. Karena kepraktisannya ini, AC ini sering digunakan dalam acara-acara seperti acara ulang tahun, perkawinan, hajatan dan acara lainnya.
AC ini bisa dioperasikan dengan remote control. AC ini mempunyai bagian Indoor dan bagian Outdoor. Kapasitas AC ini mulai dari 2pk - 5pk.
5. AC Cassette
clip_image005
Jenis AC Cassette ini, indoornya menempel di plafon. jenis AC Cassette dengan berbagai ukuran mulai dari 1.5pk sampai dengan 6pk.
Cara pemasangan ac ini memerlukan keahlian khusus dan tenaga extra, tidak seperti memasang ac rumah atau ac split, yang bisa dipasang sendirian.
6. AC Split Duct
clip_image006
AC Split Duct merupakan AC yang pendistribusian hawa dinginnya menggunakan Sistem Ducting. Ini artinya, AC Split Duct tidak memiliki pengatur suhu sendiri-sendiri melainkan dikontrol pada satu titik!. Tipe AC ini biasanya digunakan di Mall atau gedung-gedung yang memiliki ruangan luas.
AC Split Duct tidak pernah terlepas dari sistem Ducting yang merupakan bagian penting dalam sistem AC sebagai alat penghantar udara yang telah dikondisikan dari sumber dingin ataupun panas ke ruang yang akan dikondisikan. Perkembangan desain ducting untuk AC hingga saat ini sangat dipengaruhi oleh tuntutan efisiensi, terutama efisiensi energi, material, pemakaian ruang, dan perawatan.
Kelebihan AC Split Duct :
  • Suara didalam ruangan tidak berisik sama sekali.
  • Estetika ruangan terjaga, karena tidak ada unit indoor.
Kekurangan:
  • Perencanaan, instalasi, operasi dan pemeliharaan membutuhkan tenaga yang betul-betul terlatih.
  • Apabila terjadi kerusakan pada waktu beroperasi, maka dampaknya dirasakan pada seluruh ruangan.
  • Pengaturan temperatur udara hanya dapat dilakukan pada sentral cooling plant. Biaya investasi awal serta biaya operasi dan pemeliharaan tinggi.
7. AC Inverter
AC Inverter merupakan jenis AC Split yang menggunakan teknologi inverter. Inverter yang terdapat di dalam unit AC merupakan alat / komponen untuk mengatur kecepatan motor-motor listrik. Disini Inverternya terdiri dari Rectivier dan Pulse-width modulator. Dengan menggunakan Inverter, motor listrik menjadi variable speed, kecepatannya bisa diubah-ubah atau disetting sesuai dengan kebutuhan. Jadi dibandingkan AC Split biasa, type AC Inverter lebih hemat listrik ± 60%.
8. AC VRV
clip_image007
VRV = Variable Refrigerant Volume merupakan sistem kerja refrigerant yang berubah-ubah. VRV system adalah sebuah teknologi yang sudah dilengkapi dengan CPU dan kompresor inverter dan sudah terbukti menjadi handal, efisiensi energi, melampaui banyak aspek dari sistem AC lama seperti AC Sentral, AC Split, atau AC Split Duct. Jadi dengan VRV System, satu outdoor bisa digunakan untuk lebih dari 2 indoor AC serta dapat mengatur jadwal dan temperatur AC yang diinginkan secara terkomputerisasi.
































Proses Pelaksanaan Pembangunan Gedung

1
Ada beberapa tahapan-tahapan dalam pelaksanaan perencanaan suatu gedung. Tahapan pelaksanaan proyek ini harus disusun sedemikian rupa mulai dari pengerjaan awal hingga finishing (jika pengerjaan proyek hingga finishing). Semuanya ini disusun didalam Time Schedule. Tahapan-tahapan dan berapa lama pengerjaan proyek tersebut disusun dahulu sebelum pelaksanaan, sehingga proyek tersebut dapat berjalan sesuai rencana dan tepat waktu.
1. Pekerjaan PembersihanPengerjaan dimulai dari pembersihan lapangan dan pemerataan permuakaan tanah seperti yang telah direncanakan. Bahkan kalau perlu dilakukan pengerukan dan pengurugan tanah, setelah itu tanah dipadatkan.
2. Pekerjaan Pondasi
Setelah tanah bersih dan rata, dilanjutkan kemudian dengan pemancangan tiang pondasi, yang biasa disebut dengan Tiang Pancang. Sebelum pemancangan ini, perlu ditentukan dahulu titik-titik pondasi tersebut. Setelah titik-titik pondasi ditentukan, barulah proses pemancangan dapat dilakukan. Proses pemancangan ini harus sangat diperhatikan, karena saat proses pemancangan, dapat terjadi berbagai kesalahan. Operator mesin pancang diharapkan terus mengontrol posisi tiang pancang. Dalamnya pondasi tiang pancang yang tertanam di dalam tanah tergantung dari jenis dan kondisi tanah tersebut, karena pondasi tiang pancang harus berdiri di atas tanah yang keras. Jika proyek berada di daerah tanah rawa, pondasi tiang pancang tertanam lebih dalam. Sebagai contoh jika proyek berada di daerah Jakarta Utara, yang merupakan tanah rawa, pondasi tiang pancang akan tertanam sangat dalam. Lain halnya jika berada di sekitar Jakarta Selatan, yang mempunyai tanah lebih keras, pondasi tiang pancang tertanam tidak terlalu dalam.
Kemudian dilanjutkan dengan pembuatan Pile Cap dan Sloof. Pile Cap ini berfungsi untuk membagi rata beban dari kolom kepada beberapa pondasi dibawahnya. Dan tiap Pile Cap ini juga dihubungkan satu sama lain oleh Sloof, sehingga semua tiang pancang mempunyai satu ikatan struktur.
3. Pekerjaan Struktur AtasSetelah pekerjaan struktur bawah, yaitu pemancangan selesai, dilanjutkan kembali dengan pengerjaan bagian struktur atas. Struktur atas terdiri dari kolom, balok dan pelat. Pengerjaan struktur atas dimulai dari pengerjaan kolom. Tapi terlebih dahulu, titik-titik kolom harus ditentukan posisinya dan dengan bantuan alat, sehingga titik-titik kolom tersebut sejajar satu sama lain.
Dalam proses pengerjaan kolom, hal yang pertama dilakukan adalah pengerjaan tulangan-tulangan kolom seperti yang telah didisain. Sebelum pengecoran kolom, terlebih dahulu dibuat bekisting yang dibentuk seperti kolom sehingga beton dapat dicor di dalamnya. Bekisting harus dibuat kokoh dan kuat, sehingga hasil cor-an diperoleh dengan baik dan bentuk kolom sesuai perencanaan. Ketika proses pengecoran harus dilakukan teliti, dan cor-an beton yang masuk itupun harus dirojok, sehingga cor beton dapat masuk semuanya sampai kebawah dan penuh mengisi bekisting.
Pengerjaan berikutnya adalah bagian balok dan pelat. Balok dan pelat memang dikerjakan bersamaan, Sama seperti pengerjaan kolom, pertama kali juga dilakukan pengerjaan bekisting. Agar waktu yang dibutuhkan seminimal mungkin, pengerjaan bekisting dan penganyaman tulangan dapat dilakukan secara bersamaan. Setelah pembuatan bekisting dan penulangan selesai, baru dilanjutkan dengan pengecoran beton. Hal yang terpenting adalah semua beton yang di-cor itu harus berada dalam satu ikatan, yang berarti proses pengecoran pelat dan balok harus serempak selesainya dan beton pun akan kering bersamaan, sehingga kekuatannya pun dalam satu ikatan. Begitu juga pengerjaan lantai berikutnya, prosesnya pun sama dengan sebelumnya. Dan selama proses pengecorannya pun juga harus dirojok, sehingga cor beton penuh mengisi bekisting.
4. Pekerjaan FinishingJika struktur telah berdiri kokoh, baru dapat dilanjutkan dengan pengerjaan finishing, yaitu pengerjaan dinding, elektrikal dan sanitasi, pemasangan keramik, pengecatan dan sebagainya. Namun, pengerjaan finishing inilah yang membutuhkan waktu paling lama, karena pengerjaannya harus hati-hati sehingga didapat bentuk yang rapi dan sesuai perencanaan.







TAHAPAN-TAHAPAN DALAM PROYEK PEMBANGUNAN

 1
1. Tahap Perencanaan (Planning)
Semua proyek konsruksi biasanya dimulai dari gagasan atau rencana dan dibangun berdasarkan kebutuhan (need). Pihak yang terlibat adalah pemilik.

2. Tahap Studi Kelayakan (Feasibility Study)
Pada tahap ini adalah untuk meyakinkan pemilik proyek bahwa proyek konstruksi yang diusulkan layak untuk dilaksanakan.
Kegiatan yang dilaksanakan :
• Menyusun rancangan proyek secara kasar dan membuat estimasi biaya
• Meramalkan manfaat yang akan diperoleh
• Menyusun analisis kelayakan proyek
• Menganalisis dampak lingkungan yang akan terjadi
Pihak yang terlibat adalah konsultan studi kelayakan atau konsultan manajemen konstruksi (MK)

3. Tahap Penjelasan (Briefing)
Pada tahap ini pemilik proyek menjelaskan fungsi proyek dan biaya yang diijinkan sehingga konsultan perencana dapat dengan tepat menafsirkan keinginan pemilik.
Kegiatan yang dilaksanakan :
• Menyusun rencana kerja dan menunjuk para perencana dan tenaga ahli
• Mempertimbangkan kebutuhan pemakai, keadaan lokasi dan lapangan, merencanakan rancangan, taksiran biaya, persyaratan mutu.
• Menyiapkan ruang lingkup kerja, jadwal, serta rencana pelaksanaan
• Membuat sketsa dengan skala tertentu sehingga dapat menggambarkan denah dan batas-batas proyek.
Pihak yang terlibat adalah pemilik dan Konsultan Perencana.

4. Tahap Perancangan (Design)
Pada tahap ini adalah melakukan perancangan (design) yang lebih mendetail sesuai dengan keinginan dari pemilik. Seperti membuat Gambar rencana, spesifikasi, rencana anggaran biaya (RAB), metoda pelaksanaan, dan sebagainya.
Kegiatan yang dilaksanakan :
• Mengembangkan ikthisiar proyek menjadi penyelesaian akhir
• Memeriksa masalah teknis.
• Meminta persetujuan akhir dari pemilik proyek
Mempersiapkan :
 Rancangan terinci
 Gambar kerja, spesifikasi dan jadwal
 Daftar kuantitas
 Taksiran biaya akhir
Pihak yang terlibat adalah konsultan perencana, konsultan MK, konsultan rekayasa nilai dan atau konsultan quantitiy surveyor.

5. Tahap Pengadaan/Pelelangan (Procurement/Tender)
Pada tahap ini bertujuan untuk mendapatkan kontraktor yang akan mengerjakan proyek konstruksi tersebut, atau bahkan mencari sub kontraktornya
Kegiatan yang dilaksanakan :
• Prakulaifikasi
• Dokumen Kontrak
Pihak yang terlibat adalah pemilik, pelaksana jasa konstruksi (kontraktor), konsultan MK.

6. Tahap Pelaksanaan (Construction)
Tujuan pada tahap ini adalah mewujudkan bangunan yang dibutuhkan oleh pemilik proyek yang sudah dirancang oleh konsultan perencana dalam batasan biaya, waktu yang sudah disepakati, serta dengan mutu yang telah disyaratkan.
Kegiatan yang dilaksanakan adalah merencanakan, mengkoordinasikan, mengendalikan semua oprasional di lapangan :
• Kegiatan perencanaan dan pengendalian adalah:
 Perencanaan dan pengendalian
 Jadwal waktu pelaksanaan
 Organisasi lapangan
 Tenaga kerja
 Peralatan dan material
• Kegiatan Koordinasi
 Mengkoordinasikan seruh kegiatan pembangunan
 Mengkoordinasi para sub kontraktor
Pihak yang terlibat adalah Konsultan Pengawas dan atau Konsultan MK, kontraktor, Sub Kontraktor, suplier dan instansi terkait.

7. Tahap Pemeliharaan dan Persiapan Penggunaan (Maintenance & Start Up)
Tujuan pada tahap ini adalah untuk menjamin agar bangunan yang telah sesuai dengan dokumen kontrak dan semua fasilitas bekerja sebagaimana mestinya.
Kegiatan yang dilakukan adalah :
• Mempersiapkan data-data pelaksanaan, baik berupa data-data selama pelaksanaan maupun gambar pelaksanaan (as build drawing)
• Meneliti bangunan secara cermat dan memperbaiki kerusakan- kerusakan
• Mempersiapkan petunjuk oprasional/pelaksanaan serta pedoman pemeliharaan.
• Melatih staff untuk melaksanakan pemeliharaan
Pihak yang terlibat adalah Konsultan Pengawas/ MK, pemakai, pemilik

Minggu, 03 April 2016

UTILITAS BANGUNAN TINGGI

1

Dalam pembangunan gedung tinggi tentunya dibutuhkan teknologi yang tinggi juga untuk mendukung menciptakan kenyamanan bagi pengguna, salah satunya adalah masalah utilitas bangunan. Utilitas Bangunan adalah suatu kelengkapan fasilitas yang digunakan untuk menunjang tercapainya unsur-unsur kenyamanan, kesehatan, keselamatan, kemudahan komunikasi, dan mobilitas dalam pembangunan

Perancangan bangunan harus selalu memperhatikan dan menyertakan fasilitas utilitas yang dikoordinasikan dengan perancangan lain (struktur, arsitektur, interior dan lain-lain). Berikut perencanaan utilitas bangunan yang harus dipenuhi pada sebuah pembangunan konstruksi:

1. Perancangan Plambing dan Sanitasi

Sedangkan sistem plambing adalah sistem penyediaan air bersih dan sistem pembuangan air kotor yang saling berkaitan serta merupakan paduan yang memenuhi syarat, yang berupa peraturan dan perundangan, pedoman pelaksanaan, standar tentang peralatan dan instalasinya .

Sistem plambing yang baik bergantung pada sistem plambing pemipaan yang baik pula. Selain pemipaan, terdapat hubungan yang erat juga antara masalah penyediaan air dan sanitasi, dimana sanitasi berhubungan langsung dengan beberapa aspek berikut:

  1. 1. Kesehatan.
  2. 2. Penggunaan air.
  3. 3. Pengolahan dan pembuangan limbah.

2. Perancangan Pencegahan Kebakaran

Untuk menghindari terjadinya kebakaran pada suatu bangunan, diperlukan suata cara atau sistem pencegahan kebakaran karena bahaya kebakaran dapat menimbulkan kerugian berupa korban manusia, harta benda, terganggunya proses produksi barang dan jasa, kerusakan lingkungan dan terganggunya masyarakat. Bahaya kebakaran dapat diklasifikasikan menjadi beberapa kelompok, yaitu:

  1. 1. Bahaya kebakaran ringan

Merupakan bahaya terbakar pada tempat dimana terdapat bahan-bahan yang mempunyai nilai kemudahan terbakar rendah dan apabila terjadi kebakaran melepaskan panas rendah dan menjalarnya api lambat.

  1. 2. Bahaya kebakaran sedang.
  2. 3. Bahaya kebakaran berat.

Merupakan bahaya terbakar pada tempat dimana terdapat bahan-bahan yang mempunyai nilai kemudahan terbakar tinggi dan apabila terjadi kebakaran melepaskan panas sangat tinggi dan menjalarnya api sangat cepat.

Perancangan sistem ini erat kaitannya dengan sistem plumbing karena agar meminimalisir bahaya bencana kebakaran maka dikembangkan sistem-istem yang melingkupi pengaliran air, sebagai media pemadaman guna mencegah bahaya kebakaran skala besar, sistem pencegahan tersebut diantaranya adalah:

1. Sistem hidran

2. Sistem sprinkle

clip_image002

Gambar Sprinkler System

3. Perancangan Pengudaraan/penghawaan

Untuk mencapai kenyamanan, kesehatan, dan kesegaran hidup dalam rumah tinggal atau bangunan bertingkat, khususnya kegiatan-kegiatan yang dilakukan pada daerah yang beriklim tropis dengan udaranya yang panas dan kelembaban udaranya yang tinggi, maka diperlukan usaha untuk mendapatkan udara segar dari aliran udara alam maupun aliran udara buatan . Perencangan pengudaraan atau penghawaan adalah perencanaan untuk mendapatkan aliran udara yang tepat untuk ruangan serta pengontrolannya.

clip_image003

Gambar Penyejuk Udara Buatan (AC)

4. Perancangan Penerangan/pencahayaan

Pada perencanaan penerangan dan pencahayaan gedung dimaksudkan agar bangunan tersebut mendapat pencahayaan dan penerangan yang baik pada siang hari maupun pada malam hari . Dewasa ini pemanfaatan pencahayaandigunakan sumber alami dan telah diatur berdasarkan SNI 03 – 2396 – 2001 tentang “Tata cara perancangan sistem pencahayaan alami pada bangunan gedung”.

Selain itu dalam perencanaan penerangan atau pencahayaan juga mempertimbangkan tentang standar pencahayaan buatan yang diatur pada SNI 03- 6575-2001 tentang “Tata cara perancangan sistem pencahayaan buatan pada bangunan gedung”.

5. Perancangan Telepon

Perancangan telepon pada gedung harus mempertimbangkan kepada perencanaan sistem komunikasi antara ruangan (intercom) dan perencanaan sistem komunikasi luar. Perancangan ini juga harus memperhatikan sistem pengaturan pemasangan kabel dalam bangunan sedemikian rupa sehingga tidak menggangu estetika pada bangunan serta untuk memudahkan dalam perawatan.

Perencanaan arus lemah telepon, sistem telepon harus menggunakan sistem hubungan seperti saluran untuk daya pembangkit komputer, yaitu aliran di dalam lantai (floor duct).

clip_image005

Gambar Telepon

6. Perancangan CCTV dan Sekuriti Sistem

clip_image002

Gambar Sistem Keamanan CCTV


CCTV (Closed Circuit Television) adalah suatu alat yang berfungsi untuk memonitor suatu ruangan melalui layar televisi atau monitor, yang menampilkan gambar dari rekaman kamera yang dipasang di setiap sudut ruangan (biasanya tersembunyi) yang diinginkan oleh bagian keamanan. Sistem kameran dan televisi ini terbatas pada gedung tersebut (closed). Semua kegiatan di dalamnya dapat dimonitor di suatu ruangan sekuriti.

7. Perancangan Penangkal Petir

Pengamanan bangunan bertingkat dari bahaya sambaran petir perlu dilakukan dengan memasang suatu alat penangkal petir pada puncak bangunan tersebut. Penangkal petir ini harus dipasang pada bangunan-bangunan yang tinggi, minimal bangunan 2 lantai, terutama yang paling tinggi di antara sekitarnya.

clip_image009

Sumber : http://networking.jaringan-komputer.com, 2011

Gambar Komponen Istalasi Penangkal Petir

8. Perancangan Tata Suara

Sistem tata suara perlu direncanakan untuk memberikan fasilitas kelengkapan pada bangunan. Tata suara ini dapat berupa background music dan announcing system (public address) yang berfungsi sebagai penghias keheningan ruangan atau kalau ada pengumuman-pengumuman tertentu. Selain itu juga ada sistem untuk car call, bagi bangunan-bangunan umum. Peralatan dari sistem tata suara tersebut dapat berupa, microphone, cassette deck, mix amplifier, speaker, speaker selector switch, volume control, dan horn speaker (untuk car call).

9. Perancangan Transportasi dalam bangunan

Sebuah bangunan yang besar atau tinggi memerlukan suatu alat angkut transportasi untuk memberikan suatu kenyamanan dalam berlalu-lalang di bangunan tersebut. Alat transportasi tersebut mempunyai sifat berdasarkan arah geraknya sebagai alat angkut dalam bentuk arah vertikal berupa elevator, arah horizontal berupa konveyor, arah diagonal berupa eskalator.

clip_image011

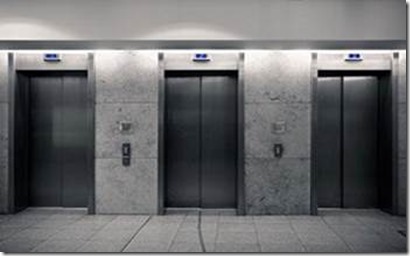

Gambar Elevator

10. Perancangan Landasan Helikopter

Bangunan yang tinggi, lebih dari 40 m, dianjurkan untuk membuat suatu landasan helikopter. Landasan ini berfungsi sebagai tempat helikopter mendarat supaya dapat dengan mudah dan cepat memberikan pertolongan apabila terjadi kecelakaan, seperti kebakaran atau terjebak diruang atas.

11. Perancangan Alat Pembersih bangunan

Perancangan alat pembersih bangunan yang diterapkan pada bangunan tinggi biasanya menggunakan gondola. Sistem gondola digunakan untuk membersihkan debu pada dinding dan kaca bangunan, sehingga warnanya tetap terjaga dan terawat.

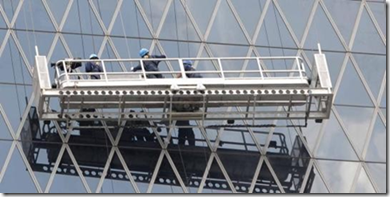

Gambar Gondola

Selasa, 29 Maret 2016

Struktur Konstruksi Folded Plate



clip_image001
Pernah melihat struktur diatas?? dalam bahasa yang sangat sederhana, struktur tersebut dinamakan Folded Plate yang terlihat seperti kertas yang ditekuk – tekuk. Penggunaan struktur ini biasanya digunakan pada bangunan pabrik.
Pelat adalah struktur planar kaku yang secara khas terbuat dari material monolith yang tingginya kecil (tipis)  dibandingkan dengan dimensi-dimensi lainnya. Beban yang umum pada pelat mempunyai sifat banyak arah. Pelat dapat ditumpu diseluruh tepinya atau hanya pada titik-titik tertentu (misalnya oleh kolom atau campuran antara tumpuan menerus dan titik). Kondisi tumpuan dapat sederhana atau jepit. Pelat ini terbuat dari material padat , homogen yang memiliki sifat sama di segala arah.
Dengan membentuk lipatan-lipatan kaku pada suatu sistem struktur yang bekerja secara efisien untuk menyalurkan beban sehingga memungkinkan dicapainya bentang-bentang lebar di antara tumpuan-tumpuan yang direncanakan. Efisiensi dari struktur bidang lipat dicapai karena struktur tersebut bekerja sekaligus sebagai pelat datar (slab), balok (beam), dan rangka kaku (truss).

TRANSFER BEBAN

Transfer beban dalam struktur lipat terjadi melalui kondisi struktural dari pelat (beban tegak lurus terhadap bidang tengah) atau melalui kondisi struktural dari paralel (slab load ke pesawat).
Pada awalnya, kekuatan eksternal akan ditransfer karena kondisi struktural pelat ke pinggir lebih pendek dari satu elemen lipat. Di sana, reaksi sebagai kekuatan aksial dibagi antara elemen yang berdekatan yang menghasilkan strain kondisi struktural dari lembaran. Ini mengarah pada pengiriman pasukan untuk bantalan.
clip_image002
clip_image003Ketika selembar kertas tipis terletak antara dua mendukung akan membungkuk karena fakta bahwa ia memiliki kekuatan yang cukup untuk membawa beratnya sendiri.
clip_image004Jika sepotong kertas yang sama dilipat maka akan mampu mendukung seratus kali beratnya sendiri.
clip_image005Jika beban meningkat melewati titik ini maka struktur akan gagal dan lipatan akan meratakan keluar.

BENTUK DASAR

Bentuk -bentuk yang dapat dijadikan dasar perkembangan bentuk konstruksi lipat, yaitu bentuk-bentuk dasar: pyramidal, prismatic dan semi prismatic. Bentuk prismatic ialah bentuk yang terdiri dari bidang-bidang datar bersudut siku-siku dan bidang-bidang yang melintang tegak lurus pada kedua belah sisi ujung bidang datar bersudut siku-siku.

MATERIAL

Struktur pelat lipat dapat dibuat dari hampir semua jenis material. Salah satu material   yang banyak digunakan untuk plat lipat adalah beton bertulang. Material ini paling baik digunakan karena dapat dengan mudah dibuat. Material lain yang sering digunakan adalah baja, plastik, dan kayu.

JENIS FOLDED PLATE

  1. Folded plate dua segmen

clip_image006Komponen dasar dari struktur folded plate terdiri dari: plat miring, plat tepi yang digunakan untuk menguatkan plat yang lebar, pengaku untuk membawa beban ke penyangga dan menyatukan plat, serta kolom untuk menyangga struktur.

2. Folded plate tiga segmen

clip_image007Pengaku terakhirnya berupa rangka yang lebih kaku daripada balok penopang bagian dalam. Kekuatan dari reaksi plat di atas rangka kaku tersebut akan cukup besar dan di kolom luar tidak akan diseimbangkan oleh daya tolak dari plat yang berdekatan. Ukuran rangka dapat dikurangi dengan menggunakan tali baja antara ujung kolom.

3. Bentuk Z

clip_image008Masing-masing unit di atas mempunyai satu plat miring yang lebar dan dua plat tepi yang diatur dengan jarak antara unit untuk jendela. Bentuk ini disebut Z shell dan sama dengan louver yang digunakan untuk ventilasi jendela. Bentuk Z ini adalah bentuk struktur yang kurang efisien karena tidak menerus dan kedalaman efektifnya lebih kecil daripada kedalaman vertikalnya.

4. Dinding yang menerus dengan plat

clip_image009Pada struktur ini , dinding merupakan konstruksi beton yang miring. Dinding didesain menerus dengan plat atap. Kolom tidak dibutuhkan di pertemuan tiap-tiap panel dinding karena dinding ditahan di ujung atas.

5. Kanopi

clip_image010Bentuk ini digunakan untuk kanopi kecil di entrance bangunan. Struktur ini mempunyai empat segmen. Pengaku struktur disembunyikan di permukaan atas sehingga tidak terlihat dan plat (shell) akan muncul untuk menutup dari kolom vertikal. Di dinding bangunan harus ada juga pengaku struktur tersembunyi di konstruksi dinding.

6. Folded plate yang meruncing ke ujung (Tapered Folded plate)

clip_image011Struktur ini dibentuk oleh elemen-elemen runcing. Berat plat di tengah bentang merupakan dimensi kritis untuk kekuatan tekukan. Struktur ini tidak efisien dan tidak cocok untuk bentang lebar karena kelebihan beban untuk bentang lebar.

7. Folded plate penyangga tepi (edge supported folded plate)

clip_image012Pada struktur ini, plat tepi dapat dikurangi dan struktur atap dapat dibuat terlihat sangat tipis jika plat tepi ditopang oleh rangkaian kolom. Struktur ini cocok digunakan untuk bangunan dengan estetika tinggi dengan desain atap yang tipis.

8. Folded plate truss

clip_image013Terdapat ikatan horizontal melintang di sisi lebar hanya di tepi bangunan. Hal ini memungkinkan folded plate digunakan pada bentang lebar dengan pertimbangan struktural yang matang.

9. Rangka kaku folded plate

clip_image014Sebuah lengkung dengan segmen lurus biasanya disebut rangka kaku. Struktur ini tidak efisien untuk bentuk kurva lengkung karena momen tekuk lebih besar.
sumber : https://pramudyawardhani.wordpress.com/2011/03/23/folded-plate/






















Sabtu, 26 Maret 2016

PEMILIHAN BAHAN BANGUNAN YANG RAMAH LINGKUNGAN

1

Pemilihan bahan bangunan merupakan salah satu elemen terpenting dalam konsep Sustainable (Berkelanjutan) ini. Kriteria pemilihan bangunan ini pada dunia industri biasanya hanya berputar pada perkiraan harga pasaran, yang biasanya tidak memperdulikan "harga" durabilitas bahan bangunan dan kerusakan lingkungan yang diakibatkan dari produksi dan transport bahan tersebut.

PemiIihan bangunan itu sebenamya juga sangat subjektif, dan mempunyai banyak faktor pertimbangan. Misalnya saja memilih kayu sebagai material daripada baja kedengarannya akan sangat baik, tetapi kayu memerlukan energi yang lebih intensif untuk memproduksi dan tidak mengakibatkan racun seperti yang dihasilkan baja. Tetapi baja, juga lebih mudah untuk dibentuk menjadi bentukan baja yang lain dan dipakai kembali sehingga mempunyai umur yang panjang.Untuk memudahkan analisa yang akan dilakukan, ada beberapa faktor dan strategi yang harus dipertimbangkan dalam memiIih material bangunan :

  • Bangunan yang dirancang dapat dipakai kembali dan memperhatikan sampah/buangan bangunan pada saat pemakaian

Diutamakan memilih bahan bangunan yang dapat didaur ulang atau dipakai kembali. Memakai kembali bahan bangunan pada lokasi pembangunan memberikan keuntungan yang sangat besar pada alam Daripada membuang seluruh sampah dari lokasi pembangunan, perancang harns lebih memikirkan cara pemakaian kembali bahan bangunan yang ada untuk mengurangi sampah solid yang dihasilkan dari pembangunan tersebut.

  • Keaslian Material

Apakah material tersebut datang dari sumber daya alam yang dapat diperbaharui? contohnya, jika kayu, apakah kayu tersebut diambil dari sumber yang akan diperbaharui, dalam hal ini apakah ada usaha penanaman kembali? Dan ada juga produk kayu yang dihasilkan dari mutu kayu yang rendah dan kayu yang sudah tidak dipakai pada saat produksi.

  • Energi yang diwujudkan

Saat ini, energi yang diwujudkan, adalah metoda yang memperhitungkan seluruh energi dan biaya yang tidak terlihat tapi dibutuhkan pada saat memproduksi material tersebut Energi tersebut dihitung mulai dari produksi awal material, yaitu pengambilan material utama dam fabrikasi yang diperlukan, pengepakan material, transportasi ke site, sampai ke pemasangan ke bangunan. Hal ini akan menghasilkan perhitungan yang akurat Beberapa perhitungan umum dari energi yang diwujudkan pada beberapa material termasuk ; kayu = 1, bata = 2, kaca = 3, baja = 8, plastik = 30, dan aluminium = 80. (Environmental Auditing and Building Construction, Energy and Air Pollution Indices for Building Materials).

  • Produksi Material

Walaupun hal ini tidak begitu jelas pengaruhnya pada bangunan tersebut, tetapi pemakaian bahan bangunan tersebut mempunyai pengaruh yang sangat besar pada lingkungan dimana bangunan itu dibangun. Pada saat proses produksi material tersebut diawal, juga harus memperhatikan material seperti apakah yang akan dihasilkan. Apakah nantinya material bangunan tersebut menghasilkan produk yang berbahaya atau sejumlah polusi di tanah, air ataupun udara? Bagaimana perusahaan yang menghasilkan material ini menangani buangan tersebut ?.

  • Efek racun dari material

Fenomena bangunan yang "sakit" saat ini meningkatkan kekhawatiran pada perancang mengenai kualitas udara dalam ruangan. Salah satu dari penyebab "penyakit" ini adalah bangunan tersebut memakai material yang mengeluarkan zat beracun secara lambat Formaldehyde dengan campuran lem, resin dan campuran minyak dalam cat serta kandungan bahan organik dalam udara yang dipakai sebagai campuran dalam material bangunan hanyalah sebagian dari bahan kimia yang mengakibatkan bangunan "sakit". Di negara-negara berkembang, beberapa material bangunan yang mengandung asbes dan timah merupakan bahan yang illegal; begitupun, masih ada juga kerusakan lingkungan yang diakibatkan pemakaian bahan kimia pada saat pembangunan. Dan sebagai panduan umumnya, perancang sebaiknya menghindari pemakaian bahan yang dapat menghasilkan formaldehyde, larutan organik, kandungan bahan kimia dalam udara, dan klorofluor karbon. Kandungan bahan kimia dalam udara dapat mengakibatkan iritasi pada mata, hidung dan tenggorokan, sakit kepala dan iritasi dermatologis dan beberapa penyakit lain. Beberapa kandungan kimia dalam udara dapat mengeluarkan bau yang tidak enak yang tidak dapat dihirup pada orang-orang yang mempunyai indra penciuman sensitif.
